WÄRMEDÄMMUNGSELEMENT

Thermoblock TD

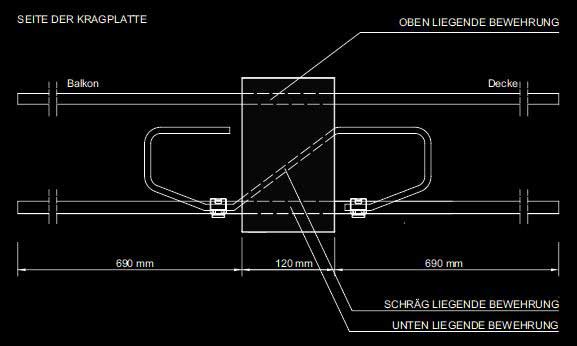

Das Wärmedämmungselement Thermoblock steht Ihnen in verschiedenen Höhen zur Verfügung, und zwar 160, 180, 200 und 220 mm. Die Dicke der Dämmschicht beträgt 120 mm. Das Standardelement hat die Länge von 1,0 m; siehe die Darstellung rechts.
An den vorgegebenen Stellen der beschichteten Bewehrung wird das Einzelelement mit entsprechenden Einlagen mit Nuten zum Verlegen und Anbinden der Bewehrung ausgestattet. Die beschichtete Bewehrung wird von einer B500B- oder BSt 550-Stahlverstärkung getragen. Für zusätzliche Verstärkung gegen äußere Drücke sorgen rostfreie Glattstäbe mit Ø 14 mm, die beidseitig mit einem tragbaren Kopf aus rostfreiem Blech mit einer Fläche von 40 x 40 mm abgeschlossen sind. Die Mattenbewehrung besteht aus Betonstahl mit Ø 8 mm, wobei die Höhe des Elements dem entsprechend bestimmten Neigungswinkel entspricht.

Tragfähigkeit der Thermoblock TD-Elemente

  • Beton C 25/30
  • geschweißte Metallstäbe mit Phi 14 mm: Inox mit B500 B – B550 B-Stahl
  • Tragfähigkeit des Elements mit Oberbewehrungsstahl der Länge von 1500 mm
  • Q-Stäbe mit Phi 8 mm, Inox 1.4571 (rostfreier Stahlbeton)
  • Die Anzahl der Verstärkungselemente TD 10 Phi 10 mm 8 Stück, TD 8 Phi 8 mm 8 Stück, TD 6 Phi 8 mm 6 Stück, TD 5 Phi 8 mm 5 Stück, TD 4 Phi 8 mm 4 Stück
Elementhöhe (mm)zi (mm)Mrd,D (kNm)Mrd,Z (kNm)Mrd, Element (kNm)Mrd (kNm/m)f/I konz=tan(ɑ) (%)Vrd, Element (kN)Vrd (kNm)
16094,5044,5166,0948,8248,821,12148,70148,70
180114,5053,9380,0859,2159,210,93148,70148,70
200134,5069,6094,0669,6069,600,79187,70187,70
220154,5072,79108,0579,9879,980,69187,70187,70
Elementhöhe (mm)zi (mm)Mrd,D (kNm)Mrd,Z (kNm)Mrd, Element (kNm)Mrd (kNm/m)f/I konz=tan(ɑ)Vrd, Element (kN)Vrd (kNm)
16094,5044,5150,3348,8248,821,1295,2295,22
180114,5053,9361,0459,2159,210,9395,2295,22
200134,5069,6571,7569,6069,600,79123,63123,63
220154,5072,7882,4679,9879,980,69123,63123,63
Elementhöhe (mm)zi (mm)Mrd,D (kNm)Mrd,Z (kNm)Mrd, Element (kNm)Mrd (kNm/m)f/I konz=tan(ɑ)Vrd, Element (kN)Vrd (kNm)
16094,5036,6237,7536,6236,621,1271,4271,42
180114,5044,4145,7844,4144,410,9371,4271,42
200134,5052,2053,8152,2052,200,7992,7292,72
220154,5059,9961,8459,9959,990,6992,7292,72
Elementhöhe (mm)zi (mm)Mrd,D (kNm)Mrd,Z (kNm)Mrd, Element (kNm)Mrd (kNm/m)f/I konz=tan(ɑ)Vrd, Element (kN)Vrd (kNm)
16094,5030,5131,4630,5130,511,1259,5159,51
180114,5037,0138,1537,0137,010,9359,5159,51
200134,5043,5044,8443,5043,500,7977,2777,27
220154,5049,9951,5449,9949,990,6977,2777,27
Elementhöhe (mm)zi (mm)Mrd,D (kNm)Mrd,Z (kNm)Mrd, Element (kNm)Mrd (kNm/m)f/I konz=tan(ɑ)Vrd, Element (kN)Vrd (kNm)
16094,5024,4125,1724,4124,411,1247,6147,61
180114,5029,6030,5229,6029,600,9347,6147,61
200134,5034,8035,8734,8034,800,7961,8261,82
220154,5039,9941,2339,9939,990,6961,8261,82
THERMOBLOCK-BELASTUNGEN

FM-Systeme

Betreffend die Belastung von Balkonen oder Dachvorsprüngen haben wir unterschiedliche Belastungen, je nachdem, was auf das Paneel gelegt wird. In Bezug auf die Lastberechnung hilft es uns, die richtige Wahl der Elementbestimmung zu treffen. Hinsichtlich der Belastung des Paneels macht es einen Unterschied, ob nur ein Zaun (Holz, Glas, Ytong) darauf platziert wird. Entweder wird darauf ein Betonzaun oder sogar eine Stützmauer für das oberste Paneel gesetzt. All dies beeinflusst die Belastung und die Wahl des richtigen Elements.

THERMOBLOCK-SCHEMA

Statik-Schema

Eigengewicht:g₀ hinsichtlich der Stärke des Deckenpaneels
Ständige Belastung:g₁ = 1,0 kN/m²
Tatsächliche Belastung:q = 4,0 kN/m²
Manuelle Belastung:Pi = 0,0 kN/m²
 Pii = 2,4 kN/m
 Piii = 4,5 kN/m
Zaun:Pz = 1,0 kN/m horizontale Belastung bis zur Höhe von 1,1 m
Thermoblock

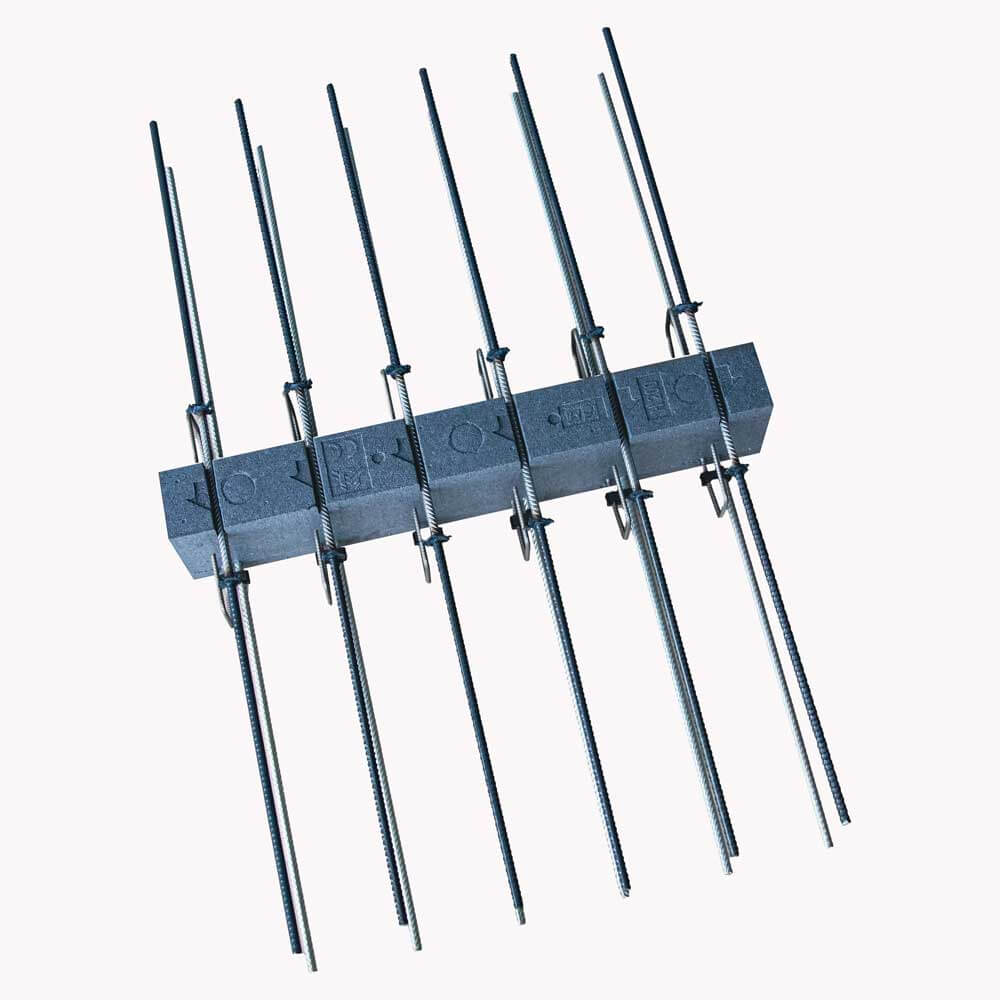

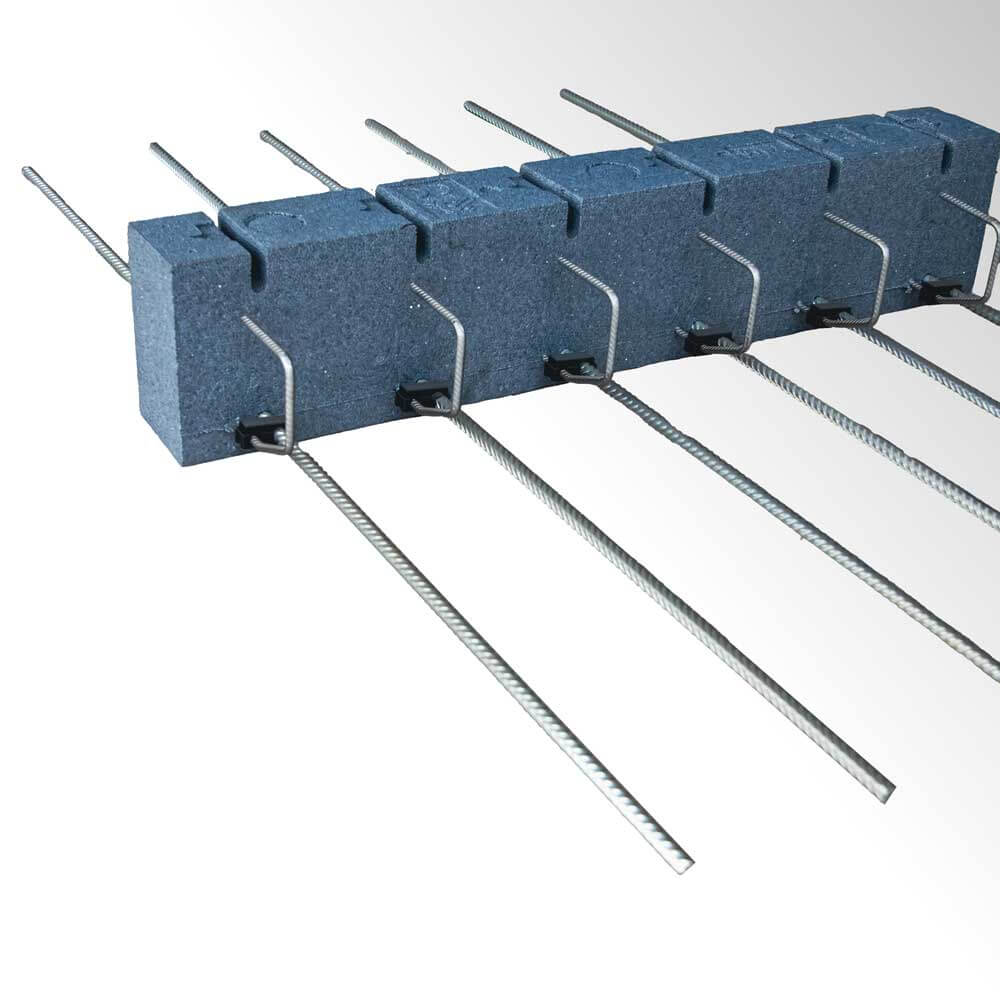

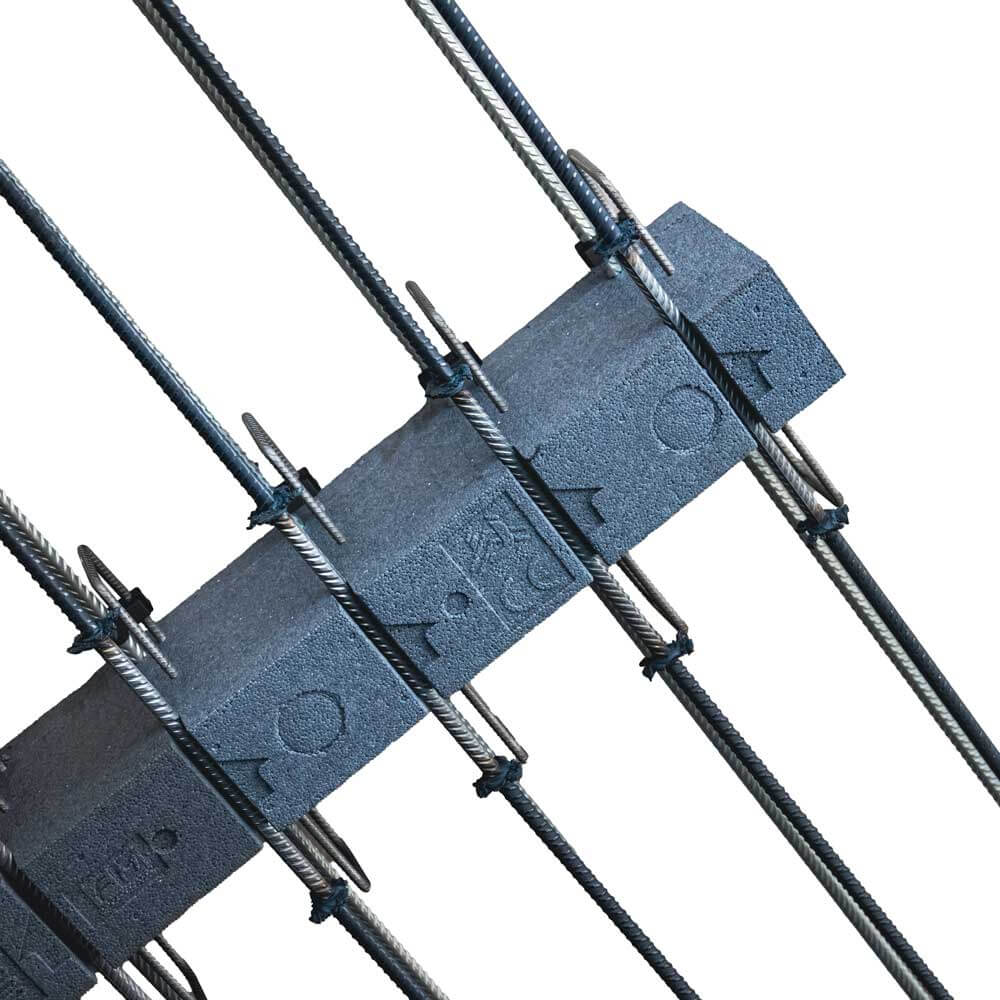

Aussehen

Thermoblock

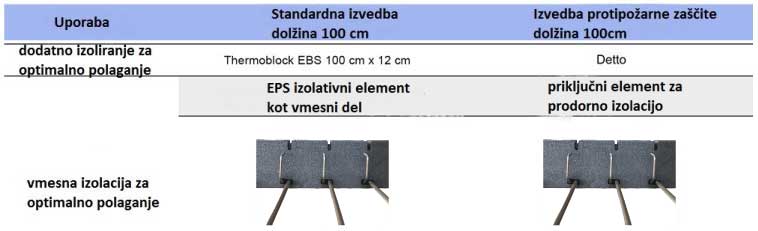

TD-Thermoblocktypen
